Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla

Informacion basica
Lugar de origen: Jiangsu.China
Nombre de la marca: Dagyee
Certificación: CE
Número de modelo: DW600-3000
Cantidad de orden mínima: 1PCS
Precio: negotiable
Detalles de empaquetado: La caja de madera, envase estándar, clientes puede especificar requisitos
Tiempo de entrega: 20 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 50SET
Información detallada
Condición: Nuevo Tipo del márketing:: Nuevo producto 2020
Material: SUS304,316 Palabras claves del producto: Pantalla fina mecánica

Descripción de producto

Descripción mecánica de la pantalla fina


Actualmente, la instalación y el uso del equipo de la parrilla de la malla por los fabricantes no tomarán demasiado espacio, y la estructura del equipo es simple, así que el método del mantenimiento en curso de trabajo es muy simple, que puede reducir el coste de la instalación para el fabricante. El equipo será eliminado errores antes de salir de la fábrica para asegurar la calidad de la producción del equipo.

La pantalla mecánica del rastrillo es un dispositivo de la separación de sólido-líquido que ha sido ampliamente utilizado en depuradora de aguas residuales municipal, el dispositivo del tratamiento previo para los efluentes nacionales, el agua de lluvia municipal y la estación de bomba de aguas residuales. Se mira como el equipo ideal de la separación de sólido-líquido en campo del tratamiento de aguas.

Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 0

Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 1

Composición mecánica de la pantalla fina


Partes de la parrilla fina del bastidor interno de la placa de la malla de la afluencia;
Sistema de impulsión;
Sistema de la plantilla;
sistema de la turbulencia;
Sistema de la división y sistema de control electrónico;

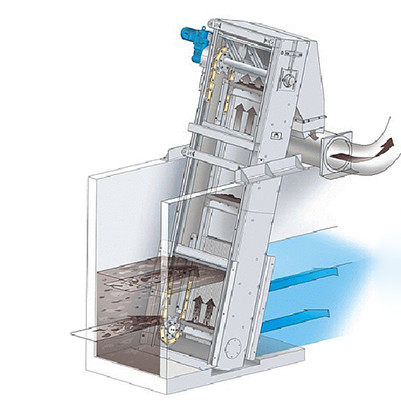

El motor adaptado conduce el piñón para girar. El piñón conduce la placa de la malla para girar continuamente; las aguas residuales incorporan la parrilla de la entrada del agua, y pasos a través de la placa de la malla para exceder los límites de velocidad. Las corrientes a fuera de la placa de la pantalla, y la suciedad se deja en la superficie interna de la misma placa. Con la rotación continua de la placa de la pantalla, ayuda a la parte original: el sistema de la turbulencia limpia con un chorro de agua fuera de la placa de la pantalla, y la suciedad se lava al canal de recepción bajo acción del agua que limpia con un chorro de agua. No dude en para comprobar el agua que limpia con un chorro de agua del pozo al mercado de las aguas residuales.

Parámetro mecánico de la pantalla fina


Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 2

Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 3
Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 4

Anchura A (milímetros) de la rejilla

600-3000

Anchura del pozo de la rejilla (milímetros)

A+100

Anchura eficaz del filtro (milímetros)

A-150

Profundidad H (milímetros) del pozo de la rejilla

1.5-4

° del ángulo de la instalación

60-80

Diámetro de la malla (milímetros)

2 3 5 6 8 10

Velocidad de funcionamiento (m/min)

Menos de 3

Poder de la impulsión principal (kilovatios)

0.75-3

Poder de limpieza (kilovatios)

0.37-0.75

Presión de limpieza (Mpa)

Más de 0,3

Diferencia máxima del nivel del agua del diseño (m)

1,0

Diámetro de la malla de la capacidad con 3m m (m3/hr)

700

Diámetro de la malla de la capacidad con 4-6m m (m3/hr)

900

Diámetro de la malla de la capacidad con 7-10m m (m3/hr)

1200

Ventaja mecánica de la pantalla fina


La tarifa del retiro es alta, que puede quitar con eficacia objetos fibrosos tales como pelo;

El agua de la turbulencia quitará la suciedad atrapada en la pantalla, y no caerá en el agua filtrada para evitar la contaminación secundaria;

La plantilla se hace del no metal moldeo por inyección las piezas, que son resistentes llevar y corrosión;

No hay piezas de la transmisión bajo el agua, no se requiere ningún mantenimiento, y es más conveniente reparar y mantener;

Las piezas del desgaste se estandardizan totalmente, fácil substituir y fácil actuar;

Buen funcionamiento, vibración y de poco ruido ligeros.

Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 5

Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 6

Tecnología mecánica de la pantalla fina


Sección del estante

El material principal es el acero inoxidable 304.

Sistema de impulsión

El piñón impulsor adopta PA1010, que tiene resistencia de desgaste y autolubricación excelentes, y tiene buena rigidez, fuerza mecánica y estabilidad media. uso.

El carril de guía se hace del material de molecularidad elevada del polietileno, que tiene buenas resistencia de desgaste y autolubricación.

Sistema de la plantilla

Tipo de los CF de la rejilla de la malla

La manga interna de la rueda de la matanza se hace de nylon moldeo por inyección piezas, y la manga externa se trata con pegamento para mejorar resistencia de desgaste. Puesto que la capa adhesiva tiene buena elasticidad. Prolonga grandemente su vida de servicio mientras que protege la superficie del carril.

La palanca de cadena es un polietileno moldeo por inyección la parte con un diseño único de la estructura, que puede sellar bien con la cara del extremo del carril de guía durante la rotación de la placa de la malla, evitando que la suciedad entre en el carril de guía, causando la contaminación de agua después de desgaste de la filtración y del carril de guía.

La plantilla es el componente de la base de la parrilla entera de la plantilla. El uso del no metal moldeo por inyección piezas reduce el peso de la máquina entera. Al mismo tiempo, el diseño modular es conducente a la instalación y al mantenimiento del sistema de la plantilla.

Uso mecánico de la pantalla fina


Es un equipo fino de gran eficacia de la descontaminación de la parrilla que combina el bloqueo y la descontaminación de la contaminación.

Es conveniente para las estaciones de bomba grandes, medias y pequeñas como parrillas finas interceptar y quitar objetos flotantes en el agua, por ejemplo: malas hierbas, papel, extremos de cigarrillo, semillas del melón, fibras, pelo, etc.

Este modelo tiene una alta tarifa de la captura de la suciedad, la puesta en práctica eficaz del proceso del tratamiento subsiguiente.

Pantalla fina de la placa perforada mecánica gruesa de la parrilla de la rejilla 7
