| Lugar de origen: | Jiangsu.China |
|---|---|
| Nombre de la marca: | Dagyee |
| Certificación: | CE |
| Número de modelo: | DW600-3000 |
| Cantidad de orden mínima: | 1pcs |
| Precio: | negotiable |
| Detalles de empaquetado: | La caja de madera, envase estándar, clientes puede especificar requisitos |
| Tiempo de entrega: | 20 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50SET |
| Condición: | Nuevo | Tipo del márketing:: | Producto nuevo 2020 |
|---|---|---|---|
| Material: | SUS304,316 | Palabras claves del producto: | Pantalla fina mecánica |

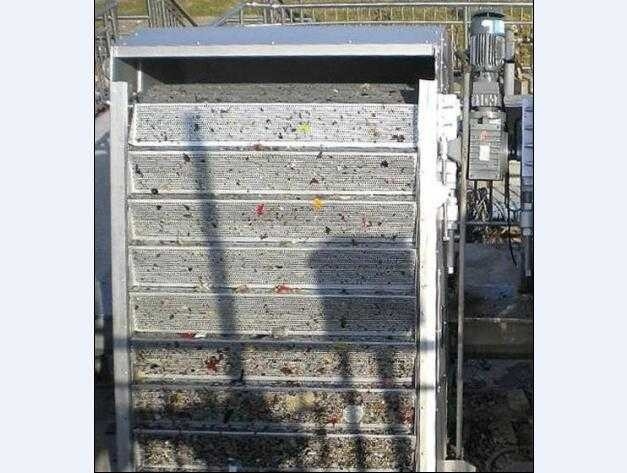

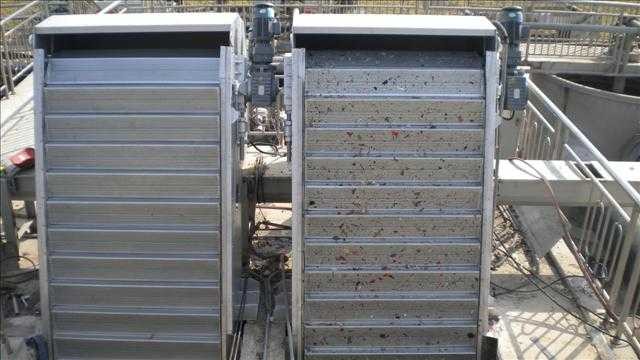

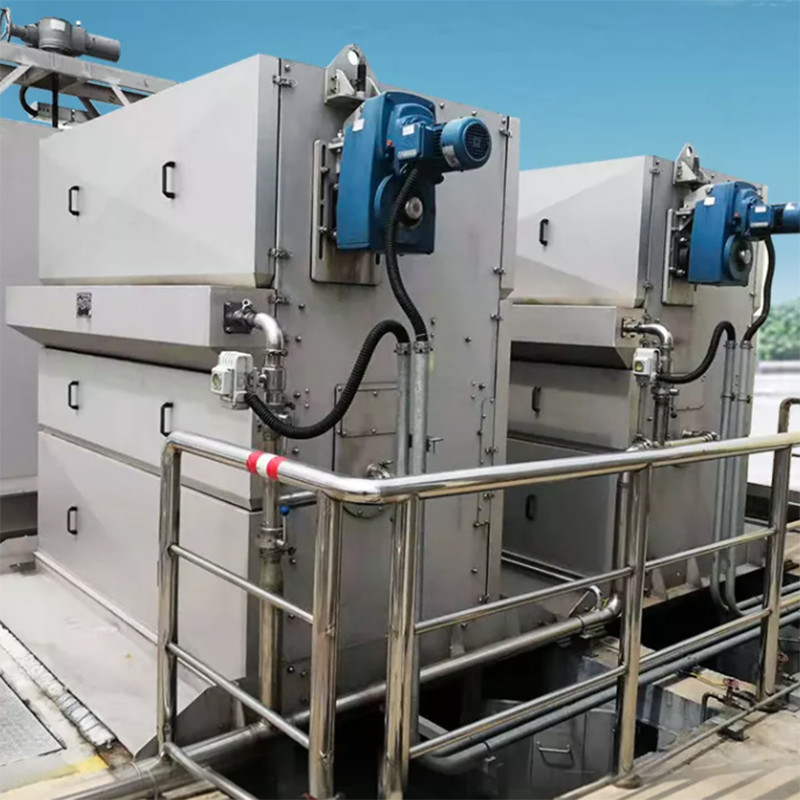

Descripción mecánica de la pantalla fina

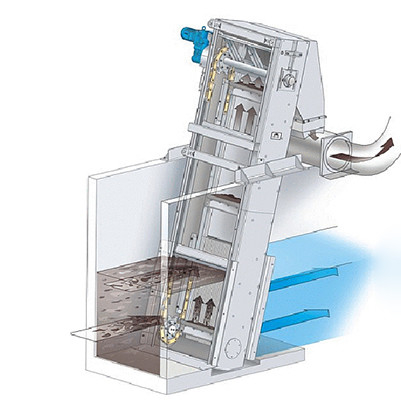

La máquina de la descontaminación de la rejilla de pantalla del interno-flujo se compone principalmente de componentes principales tales como dispositivo de conducción, marco, cadena de la tracción, placa de la pantalla con la escalera de elevación, sistema que se lava y sistema de control eléctrico. El motor impulsor está instalado en el eje principal en la dirección positiva del bastidor. Conducido por la cadena de la transmisión, las placas de la malla en ambos lados extraerán la suciedad atrapada dentro de su longitud de parte inferior para rematar. Cuando alcanza la parte superior, pasará la función de dirección del piñón. Bajo acción del agua que limpia con un chorro de agua del dispositivo que limpia con un chorro de agua superior, el trabajo de descarga se termina automáticamente. El dispositivo de la impulsión de la máquina interna de la descontaminación de la parrilla de la malla del flujo está situado en la parte superior del bastidor, que es una marca importada SEW eje-montó el reductor. Los dispositivos de ajuste de rosca están instalados en los lados delanteros y traseros del bastidor para ajustar la tirantez de la cadena de la transmisión.
El marco de la máquina interna de la descontaminación de la parrilla de la malla del flujo es una estructura rígida cuboide integral montada y soldada con autógena por la placa de acero inoxidable y el acero de la sección. Un agujero de la entrada del agua se abre en el extremo del agua-revestimiento de la parte más inferior del bastidor, los carriles de guía se arreglan en las paredes delanteras y traseras del bastidor, y una escoria interna que recoge el surco también se arregla en la parte superior del bastidor, que extiende al exterior de la máquina. El estante está instalado en el medio de la rejilla bien, y el hueco entre los dos lados del estante y de la rejilla es bien el canal para el agua filtrada de la rejilla. Los bafles de la diversión se arreglan a ambos lados del extremo del agua-revestimiento del estante, que puede evitar la flotación de la basura del paso a través mientras que divierte.
Composición mecánica de la pantalla fina
Partes de la parrilla fina del bastidor interno de la placa de la malla de la afluencia;
Sistema de impulsión;
Sistema de la plantilla;
sistema de la turbulencia;
Sistema de la división y sistema de control electrónico;
El motor adaptado conduce el piñón para girar. El piñón conduce la placa de la malla para girar continuamente; las aguas residuales incorporan la parrilla de la entrada del agua, y pasos a través de la placa de la malla para exceder los límites de velocidad. Las corrientes a fuera de la placa de la pantalla, y la suciedad se deja en la superficie interna de la misma placa. Con la rotación continua de la placa de la pantalla, ayuda a la parte original: el sistema de la turbulencia limpia con un chorro de agua fuera de la placa de la pantalla, y la suciedad se lava al canal de recepción bajo acción del agua que limpia con un chorro de agua. No dude en para comprobar el agua que limpia con un chorro de agua del pozo al mercado de las aguas residuales.
Parámetro mecánico de la pantalla fina
|
Anchura A (milímetros) de la rejilla |
600-3000 |
|
Anchura del pozo de la rejilla (milímetros) |
A+100 |
|
Anchura eficaz del filtro (milímetros) |
A-150 |
|
Profundidad H (milímetros) del pozo de la rejilla |
1.5-4 |
|
° del ángulo de la instalación |
60-80 |
|
Diámetro de la malla (milímetros) |
2 3 5 6 8 10 |
|
Velocidad de funcionamiento (m/min) |
Menos de 3 |
|
Poder de la impulsión principal (kilovatios) |
0.75-3 |
|
Poder de limpieza (kilovatios) |
0.37-0.75 |
|
Presión de limpieza (Mpa) |
Más de 0,3 |
|
Diferencia máxima del nivel del agua del diseño (m) |
1,0 |
|
Diámetro de la malla de la capacidad con 3m m (m3/hr) |
700 |
|
Diámetro de la malla de la capacidad con 4-6m m (m3/hr) |
900 |
|
Diámetro de la malla de la capacidad con 7-10m m (m3/hr) |
1200 |
Ventaja mecánica de la pantalla fina
La tarifa del retiro es alta, que puede quitar con eficacia objetos fibrosos tales como pelo;
El agua de la turbulencia quitará la suciedad atrapada en la pantalla, y no caerá en el agua filtrada para evitar la contaminación secundaria;
La plantilla se hace del no metal moldeo por inyección las piezas, que son resistentes llevar y corrosión;
No hay piezas de la transmisión bajo el agua, no se requiere ningún mantenimiento, y es más conveniente reparar y mantener;
Las piezas del desgaste se estandardizan totalmente, fácil substituir y fácil actuar;
Buen funcionamiento, vibración y de poco ruido ligeros.
Opciones mecánicas de la pantalla fina
Tipos y tamaños alternativos de la pantalla
Material 304 L/316 L SS
Voltaje y frecuencia alternativos
Grado alternativo de protección del motor
Panel de control
Uso mecánico de la pantalla fina
Es un equipo fino de gran eficacia de la descontaminación de la parrilla que combina el bloqueo y la descontaminación de la contaminación.
Es conveniente para las estaciones de bomba grandes, medias y pequeñas como parrillas finas interceptar y quitar objetos flotantes en el agua, por ejemplo: malas hierbas, papel, extremos de cigarrillo, semillas del melón, fibras, pelo, etc.
Este modelo tiene una alta tarifa de la captura de la suciedad, la puesta en práctica eficaz del proceso del tratamiento subsiguiente.
